HR-STUD 내화구조체최대허용높이
HR-STUD를 적용한 내화구조체
HR-STUD를 적용한 내화구조체 | |
|---|---|
성능 | 2시간 내화 |
구조명 | KDJ-19HR-F/FW |
구조상세 |
방화 19㎜ 1겹 + HR-STUD 124㎜ 이상 + 방화 19㎜ 1겹 + 방화(방화방수) 19㎜ 1겹 |

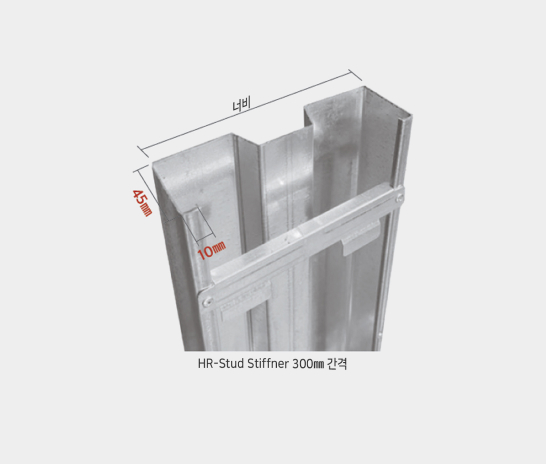

스터드 규격 | 0.8T / 124㎜, 150㎜, 174㎜ ,200㎜ |
런너 규격 | 1T / 126㎜, 152㎜, 176㎜, 202㎜ |
방화(방화방수) 19㎜ 1겹 +KDJ-19HR (2시간 내화구조체)는 HR-STUD를 적용한 내화 인정시스템입니다
최대 허용 높이* 허용 높이: 수평하중 36kg/㎡, 최대 허용처짐 L/240 적용
최대 허용 높이 | ||
|---|---|---|
구조체 구성 | 벽두께(mm) | 허용높이(mm) |
방화 19T+ 방화 19T+ HR-STUD 124형 + 방화 19T+ 방화 19T | 200 | - |
방화 19T + 방화 19T+HR-STUD 174형+ 방화 19T+ 방화 19T | 250 | - |
방화19T+ 방화 19T+ HR-STUD 200형 + 방화 19T+ 방화 19T | 276 | - |
자세한 허용높이 산출 결과값은 홈페이지 내 담당자 문의 부탁드립니다.
